CNC-Bearbeitung für die Luft- und Raumfahrt: ITAR, AS9100, exotische Legierungen und Erstmusterprüfung

Suchen Sie eine Anleitung zur Luft- und Raumfahrt-CNC-Bearbeitung? Dann sind Sie hier richtig. Dieser Leitfaden beantwortet die wichtigsten Fragen für Ingenieure.

Das regulatorische Umfeld — Luft- und Raumfahrt-CNC-Bearbeitung

Die Luft- und Raumfahrtfertigung unterliegt der AS9100 Rev D — dem Qualitätsmanagementstandard der Branche, der die ISO 9001 um luftfahrtspezifische Anforderungen erweitert: Konfigurationsmanagement, Risikomanagement, Vermeidung von Fälschungsteilen. Erstmusterprüfung (FAI) gemäß AS9102. Teile für Verteidigungsanwendungen können zusätzlich der ITAR (International Traffic in Arms Regulations) unterliegen, die den Export von verteidigungsrelevanten technischen Daten und Hardware einschränkt.

Gängige Luft- und Raumfahrtlegierungen — Luft- und Raumfahrt-CNC-Bearbeitung

Aluminium 7075-T6: Hohes Festigkeits-Gewichts-Verhältnis. Verwendung für Strukturhäute von Flugzeugen, Tragflächenrippen, Rumpfspanten. Lässt sich gut zerspanen, ist jedoch anfällig für Spannungsrisskorrosion — sehen Sie großzügige Radien an Kerbstellen vor.

Titan Ti-6Al-4V: Hervorragende spezifische Festigkeit und Korrosionsbeständigkeit. Standard für Strukturrahmen, Verbindungselemente und Triebwerkspylonen. Schwer zu zerspanen — erfordert steife Aufspannungen, scharfe Werkzeuge und reichlich Kühlmittel.

Inconel 718: Nickelbasis-Superlegierung für Hochtemperaturanwendungen: Turbinenscheiben, Brennkammerauskleidungen, Abgaskomponenten. Verfestigt sich beim Zerspanen schnell — erfordert aggressive Schnittparameter, häufige Werkzeugwechsel und sorgfältiges Spanmanagement.

15-5 PH Edelstahl: Ausscheidungsgehärteter Edelstahl für Fahrwerkskomponenten, Aktuatorgehäuse, Ventilgehäuse, bei denen sowohl hohe Festigkeit als auch Korrosionsbeständigkeit gefordert sind.

Erstmusterprüfung (FAI) gemäß AS9102 — Luft- und Raumfahrt-CNC-Bearbeitung

Die FAI ist ein dokumentierter Nachweis, dass ein Produktionsprozess — Maschinen, Materialien, Vorrichtungen, Programme — durchgängig ein konformes Teil herstellen kann. Sie besteht aus drei Formularen: Form 1 (Prüfung der Konstruktionsunterlagen), Form 2 (Produktnachweis), Form 3 (Merkmalsnachweis — jede Maße auf der Zeichnung wird gemessen und dokumentiert). Eine FAI ist erforderlich bei neuen Teilen, neuen Lieferanten, Konstruktionsänderungen und Prozessänderungen.

Toleranzkettenanalyse in Baugruppen — Luft- und Raumfahrt-CNC-Bearbeitung

Luft- und Raumfahrtbaugruppen bestehen aus vielen Passteilen mit jeweils eigener Toleranz. Eine Toleranzkettenanalyse (Worst-Case oder statistisch) stellt sicher, dass die Baugruppe auch dann innerhalb der Funktionsgrenzen bleibt, wenn alle Teile an ihren Toleranzextremen liegen. Kritische Maße einzelner Teile werden häufig enger toleriert, um die Toleranzkette aufzufangen. Teilen Sie Ihr Baugruppenmodell mit Ginwate CNC, damit unsere Ingenieure beraten können, wo eine engere Tolerierung echten Mehrwert bringt.

Worauf Sie bei einem Luft- und Raumfahrtlieferanten achten sollten — Luft- und Raumfahrt-CNC-Bearbeitung

• AS9100-Zertifizierung (prüfen Sie, ob der Geltungsbereich Ihre Teilekategorie umfasst)

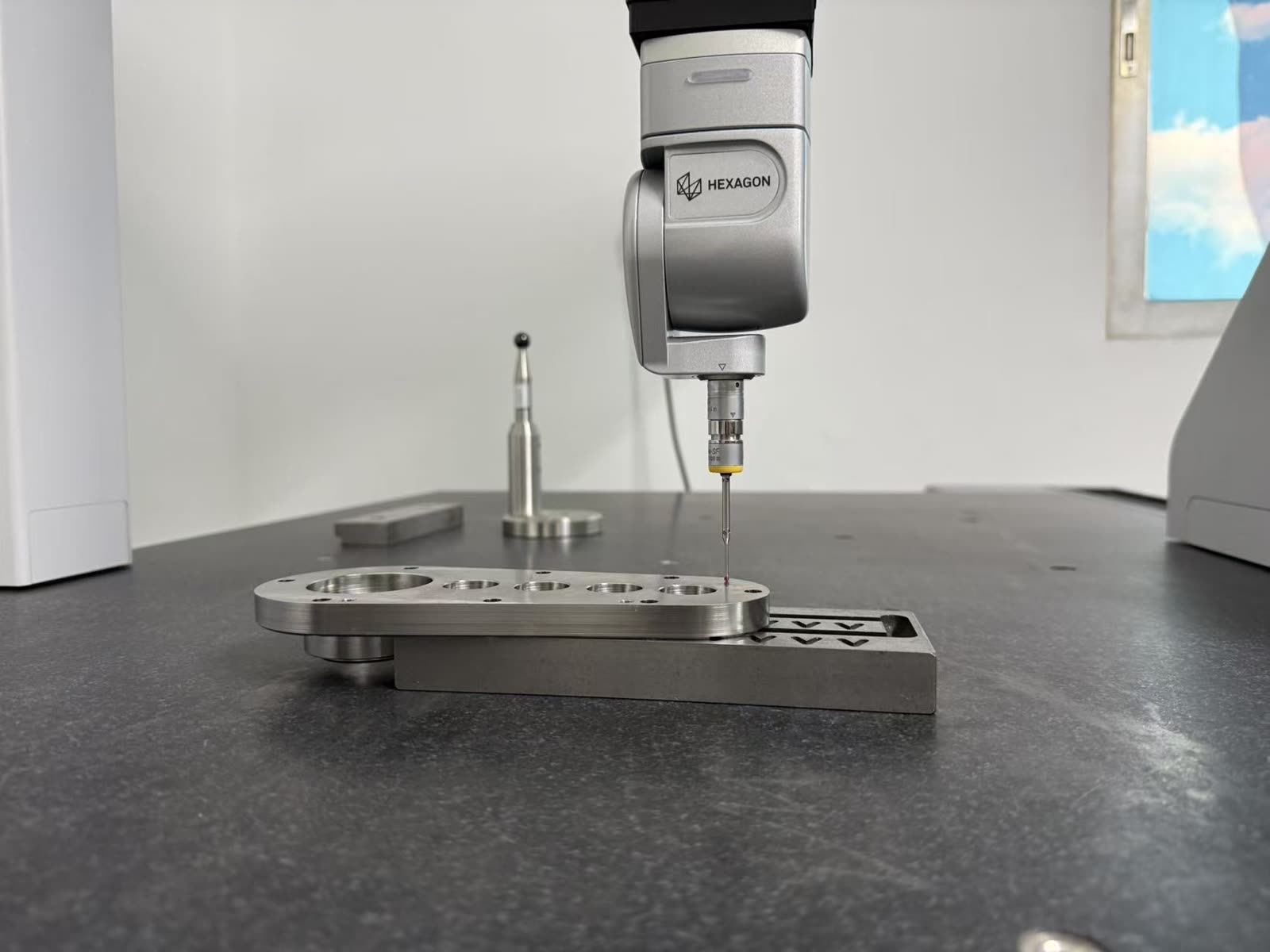

• CMM-Prüffähigkeit mit kalibrierter Messtechnik
• Materialrückverfolgbarkeit bis zum Werkszeugnis und zur Charge
• FAI-Fähigkeit und Erfahrung
• Dokumentierter NCR-Prozess (Nichtkonformität)
• Bereitschaft, Prozess-FMEA und Lenkungspläne zu teilen

Verwandte Ginwate-Ressourcen

• Fertigungslösungen für die Luft- und Raumfahrt
• 5-Achs-Bearbeitung — für komplexe Geometrien in der Luft- und Raumfahrt
• Bearbeitung von Titan Ti-6Al-4V
• Aluminium 7075-T6 Luft- und Raumfahrtqualität
• Fallstudien aus der Luft- und Raumfahrt — Projekte für Tier-1-OEMs, die wir geliefert haben
• ITAR-konforme Handhabung & NDA-Prozess

Quellen: ISO 2768 Allgemeintoleranzen und CNC auf Wikipedia.

Häufige Fragen zur Luft- und Raumfahrt-CNC-Bearbeitung

Ist die Luft- und Raumfahrt-CNC-Bearbeitung für jedes Projekt geeignet?

Nein. Die Luft- und Raumfahrt-CNC-Bearbeitung passt zu manchen Aufträgen besser als zu anderen. Wir helfen Ihnen, die richtige Spezifikation für Ihr Teil zu wählen. Nennen Sie uns Last, Temperatur und Budget, und wir empfehlen die beste Option. Die meisten Kunden sparen Geld, wenn sie von Anfang an die passende Qualität wählen und nicht die teuerste.

Wie schnell kann Ginwate Teile für die Luft- und Raumfahrt-CNC-Bearbeitung liefern?

Für die meisten Aufträge in der Luft- und Raumfahrt-CNC-Bearbeitung erstellen wir Angebote innerhalb von vier Stunden. Die Lieferzeit beträgt fünf bis zehn Tage für Prototypen. Serienfertigungen liefern wir in zwei bis drei Wochen. Eilaufträge versenden wir bei verfügbarem Material in 72 Stunden. Senden Sie Ihre CAD-Datei, um zu starten.

Welche Toleranzen können Sie bei der Luft- und Raumfahrt-CNC-Bearbeitung einhalten?

Die meisten Teile in der Luft- und Raumfahrt-CNC-Bearbeitung halten ohne Probleme plus/minus 0,02 mm ein. Engere Toleranzen sind mit passender Vorrichtungstechnik und einem abschließenden Schleifgang möglich. ISO 2768-fH erreichen wir beim ersten Versuch bei den meisten Aufträgen. Spezifizieren Sie nur die Toleranzen, die Sie wirklich brauchen, nicht enger.

Bieten Sie eine DFM-Prüfung für die Luft- und Raumfahrt-CNC-Bearbeitung an?

Ja. Jedes Angebot enthält eine kostenlose DFM-Prüfung durch einen erfahrenen Ingenieur. Wir kennzeichnen schwierige Merkmale, teure Toleranzen und günstigere Alternativen. Das zahlt sich schnell aus — die meisten Teile werden nach der Prüfung fünf bis zwanzig Prozent günstiger. Für diesen Service erheben wir keine Gebühr.

Wichtigste Erkenntnisse zur Luft- und Raumfahrt-CNC-Bearbeitung

Die richtige Kunststoff- oder Metallwahl spart Zeit und Geld. Die Luft- und Raumfahrt-CNC-Bearbeitung ist nur ein Teil des Ganzen. Stimmen Sie die Spezifikation auf Last, Temperatur und die chemischen Bedingungen ab, denen Ihr Teil ausgesetzt sein wird. Wählen Sie wo immer möglich einfache Geometrien. Spezifizieren Sie enge Toleranzen nur dort, wo sie wirklich nötig sind. Wir unterstützen Sie in jedem Schritt.
